MIG 29
Wolfik
Witam Kolegow,

Dla odskoczni, zdecydowalem sie zbudowac prosty model samolotu z depronu. Wybor padl na MIGA 29.
Dlaczego ten model:
1. Jeden z ulubionych moich modeli
2.Pablo budowal juz ten model i waga wyszla za duza ( ciekawi mnie czy to moze byc material czy tez to ze niektore elementy byly podwojnie klejone Nie wiem )

A oto pierwsze kroczki:
imageshack.us/a/img19/6960/mig291.jpg
Wydrukowane kartki formatu A4 i posklejane razem.
Edytowane przez Wolfik dnia 21-09-2012 21:42
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)

Andy
Nooooo, będzie to "kawałek" modelu - trzymam kciuki za projekt.
A odnośnie:
czy to możne być materiał, czy też to że niektóre elementy były podwójnie klejone

- no właśnie jedno z drugim jest powiązane - jako, że materiał był mało sztywny, to elementy były wzmacniane i wyszła w sumie za duża masa.
Ja stawiałbym na dobór właściwszego materiału.
A to przykładowy zestaw materiałowy do wykonania modelu:
- dwie płyty białego depronu 6mm
- resztki płyty białego depronu 3mm
- troszkę "węgla"
- kleje: pattex, beli-zell, wikol, poxipol
- taśma dwustronna
- i inne duperele

Andy rcradom.pl/admin/foto/stukas.gif

Maciek
wojna migow bedzie??Szeroki uśmiech
___________________________________________
modele:
Trx t-maxx 3.3
Trx t-maxx 2.5
ofna Multilator Redbull 4.6
FreeFly Jak 55 3D

cessna skyline bl hype
Kyosho mp9e

[b]KYOSHO TF-6 drift stalion

Aparatura
sanwa sd-6g i sektrum dx3s

Wolfik
A to przykładowy zestaw materiałowy do wykonania modelu:

- dwie płyty białego depronu 6mm
- resztki płyty białego depronu 3mm
- troszkę "węgla"
- kleje: pattex, beli-zell, wikol, poxipol
- taśma dwustronna
- i inne duperele


Dzieki Andy, precyzja jak u prawdziwego modelarza Szeroki uśmiech (nawet w odpowiedziach )

będę śledził temat i ewentualnie coś podpowiadał


Super Pablo, co jakis czas wracam do relacji z budowy i patrze czy da sie cos ulepszyc Z przymrużeniem oka

wojna migow bedzie??


No tak, odrazu musi byc wojna jak beda dwa MIGI, a zespol akrobatyczny to przez glowe nawet nie przejdzie, co Szok
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)

Maciek
migi vs rafale ^^
___________________________________________
modele:
Trx t-maxx 3.3
Trx t-maxx 2.5
ofna Multilator Redbull 4.6
FreeFly Jak 55 3D

cessna skyline bl hype
Kyosho mp9e

[b]KYOSHO TF-6 drift stalion

Aparatura
sanwa sd-6g i sektrum dx3s

Wolfik
migi vs rafale


Przyjmuje wyzwanie Szeroki uśmiech
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)

Maciek
jeszcze nie latalem rafale ale ok XD
___________________________________________
modele:
Trx t-maxx 3.3
Trx t-maxx 2.5
ofna Multilator Redbull 4.6
FreeFly Jak 55 3D

cessna skyline bl hype
Kyosho mp9e

[b]KYOSHO TF-6 drift stalion

Aparatura
sanwa sd-6g i sektrum dx3s

Wolfik
Dzis bylo troche czasu i powycinalem szablony z papieru. Bylo troche pracy, ale ... zrobione Z przymrużeniem oka
Linie zarysow zostawilem na szablonach dla lepszej "widocznosci"
imageshack.us/a/img339/6840/mig292.jpg
Ostatnia czynnoscia jaka zrobilem dzis bylo zlozenie na pol szablonu glownego. Powodem bylo sprawdzenie symetrii. O dziwo, wszystko pokrywalo sie dokladnie polowkami. Fajne
imageshack.us/a/img826/1412/mig293.jpg

Teraz czas na wycinanki w depronie, ale to nastepnym razem Pokazuje język
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)

Wolfik
jeszcze nie latalem rafale ale ok XD


a ja migiem, to przynajmniej szanse w pilotarzu sa rowne Z przymrużeniem oka
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)

Maciek
rafale to delta XD
___________________________________________
modele:
Trx t-maxx 3.3
Trx t-maxx 2.5
ofna Multilator Redbull 4.6
FreeFly Jak 55 3D

cessna skyline bl hype
Kyosho mp9e

[b]KYOSHO TF-6 drift stalion

Aparatura
sanwa sd-6g i sektrum dx3s

Andy
Wolfik:
O dziwo, wszystko pokrywało się dokładnie polówkami.

- Wolfik, a spodziewałeś się innej sytuacji? - Bo ja nie - Z przymrużeniem oka
Andy rcradom.pl/admin/foto/stukas.gif

Wolfik
a spodziewałeś się innej sytuacji?


Szczerze mowiac to tak. Przy skladaniu calego szablonu z 18 kartek A4 zawsze istnieje szansa na "jakies skrzywienia", a tym bardziej ze przy drukowaniu mialem podobny problem jak Pablo. Drukarka nie drukowala bez marginesow.

A wiadomo, nawet w prostych modelach mile widziana jest precyzja. Z przymrużeniem oka
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)

Wolfik
Witam,

Czy ktos moze mi poradzic, gdzie moge dostac osprzet do modelu w nastepujacej konfiguracji:

- silnik 1900 - 2100 kV
-regulator ok 30 A
- bateria 3S 1300 mAh
- smiglo 6 x 5,5
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)

Andy
Wolfik są dwie możliwości:
1. zamówić wszystko u Daniela w sklepie
2. zamówić samemu w sklepie internetowym.

Silniczek może być taki: http://www.modele...ts_id=8373
(rozumiem, że determinantą jest wielkość śmigła - są trochę mocniejsze silniczki, ale wymagają już większego śmigła). Trzeba tylko pilnować masy modelu - ciąg do 380 g - zalecana masa do 300 g. Przy tak małym śmigle trochę trudno będzie osiągnąć coś więcej. A jaka jest planowana masa MIG-a?
Tu jest mocniejszy silnik do śmigiełka 6 x 5, ale cena powala - mimo tego, że jest najniższa ze znalezionych: http://www.sklep....del-motors (KV 1950, do modeli akorbacyjnych (do 600g), do tego silniczka faktycznie regulator co najmniej 30A, a tak na wszelki wypadek dałbym 35A)

Regulator - moim zdaniem wystarczy 25A - proponowany silniczek ma max pobór prądu 12,6A - więc zapas jest znaczny:
http://www.modele...ts_id=8041

Pakiecik - dobry pakiecik : http://www.modele...ts_id=7620

Śmigiełko - GWS chyba takiego obciążenia (obrotów) może nie wytrzymać więc APC http://www.modele...ts_id=9473
Edytowane przez Andy dnia 24-09-2012 22:46
Andy rcradom.pl/admin/foto/stukas.gif

Wolfik
Dzieki Andy za podpowiedz Z przymrużeniem oka

A wracajac do tematu: depronowy model bedzie wazyl ok 120g, do tego proponowany silnik 28g, regulator 22g, bateria 114g, 2 serwa hs 55 18g

to juz daje nam 302 g

Ja myslalem o tym silniczku, ale nie jestem pewiem.Nie wiem
Powiem wprost, nie znam sie

http://www.modele...ts_id=4394
Edytowane przez Wolfik dnia 25-09-2012 00:11
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)

Mateusz

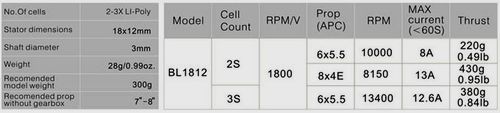

Na pakiecie 3s jest dość sporo ciągu sam zobacz: www.modelemax.pl/images/sklep/silniki/EmaxBL181211strona1.jpg
Mateusz Uśmiech
___________________
-Kiwi F3P
-Cessna 480
-Multiplex Twister EDF

-FPV VTX 1280
-Align Trex 450 PRO
-TBS DISCOVERY
clone

Andy
Wolfik,
ten proponowany przez Ciebie nie trzyma parametrów narzuconych przez Ciebie - no i do modelu raczej:
- KV: 1000 - za małe do tego rodzaju modeli
- zalecane śmigło: 10x5 przy LiPo 3S
- masa - liczysz 28 g, a ten ma 60 g.

Proponowałbym jednak ten poprzedni zaproponowany przeze mnie wariant lub inne rozwiązanie do tego rodzaju modeli:
http://www.modele...ts_id=8369
Parametry ciągu:
- przy zasilaniu 2S (7,4V) dla śmigła 7x4: RPM : 9900 Prąd : 14,4A Uzyskany ciąg : 381g
- przy zasilaniu 2S (7,4V) dla Śmigła 6x4: RPM : 13000 Prąd : 12A Uzyskany ciąg : 405g

I masa motorka taka, i KV takie i smigoełko takie i na masie pakietu zyskasz bo 2S.
Chciałem napisać, że jest to sprawdzone rozwiązanie, ale trochę zaniepokoiło mnie to co gostek napisał dalej w wyposażeniu:
- silnik Emax CF2805
- regulator Dymond SMART 18
- 2 serwa Dymond D 90
- pakiety lipo: Dymond XC-850 3S 20C, Dymond XC-750 3S 28C
- śmigło 6x3,5" (chociaż lepiej byłoby 6x4" - nie było w sklepie)


Obejrzałem więc filmik, który zamieścił z oblotu

YouTube Video


- diagnoza niestety ten zestaw jak widać na filmie jest mocno na styku - model lata, ale widać, że na początku do przepadnięcia było bardzo blisko, a i potem jakoby cały czas kołysał się w powietrzu i brakowało mu mocy do lotu poziomego - jednym słowem NIE POLECAM tego zespołu napędowego.

Właściwy lot takim modelem jest prezentowany w tym filmiku:

YouTube Video


Zastosowano w nim napęd w postaci takiego silniczka:
http://www.grayso...p-398.html

I to jest właściwe rozwiązanie napędu do tego modelu - jak widać bardzo zbliżone do tego droższego, które proponowałem na poczatku.
Edytowane przez Andy dnia 25-09-2012 09:15
Andy rcradom.pl/admin/foto/stukas.gif

Wolfik
ten proponowany przez Ciebie nie trzyma parametrów narzuconych przez Ciebie -


Sorry Andy, patrzylem ze ma moc 180 W, a wiesz, ze jest to nowy temat dla mnie Nie wiem

http://www.grayso...p-398.html

Jesli chodzi o ten zestaw to jest wysmienity, tylko przesylka dosc drogaSmutek
wiec suma sumara silnik ktory proponowales za 1szym razem jest tylko troche slabszy od tego z linka, ale z kolei tamtem jest dla modeli do 1000 g (?), wiec mozna budowac cos wiekszego z depronu

Szczerze mowiac to sam nie wiem co o tym myslec, przynajminiej teraz, chyba musze sie przespac z tymSzeroki uśmiech
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)

Andy
le z kolei tamten jest dla modeli do 1000 g (?), wiec można budować coś większego z depronu


Wolfik, jeżeli masz na myśli ten AXI Gold, to tak do 1000 g ale:
Silnik np. do modeli akrobacyjnych (do 600g) i elektroszybowców (do 800g).

Zalecana waga modelu : 300 - 1000 g (do 700 g dla heli)


MIG-a - należy zaliczać do kategorii modeli akrobacyjnych, więc masa od 300 do 600 g. Daje to spokojny zapas, że jak model wyjdzie trochę cięższy do startu to spokojnie będzie latał tak jak powinien. A charakterystyka lotu tego rodzaju modelem wymaga, aby miał on trochę zapasu mocy i prezentował się w powietrzu jak myśliwiec naddźwiękowy, a nie jak latawiec. Prawdziwy lata z prędkością 2,3 Ma, to i model powinien to pokazać, że lubi latać szybko.
O chociażby tak, jak te wszystkie Jety Piotralskiego - Z przymrużeniem oka
Warto obejrzeć cały filmik, a w szczególności początek i od 4:16 - Szeroki uśmiech

YouTube Video

Edytowane przez Andy dnia 26-09-2012 09:48
Andy rcradom.pl/admin/foto/stukas.gif

Wolfik
Andy, a jaki regulator do tej AXI ? Fajnie byloby z BEC-em
Pozdrawiam

Wolfik
____________________________________
8 FG Super

Waarschip 730 - sklejka modelarska
Mig 29 - depron (w budowie)
Airwolf VARIO - carbon (w budowie)
